Monitores de potencia LinemanWARCO LINEMAN Los monitores de potencia son unidades electrónicas de control y monitoreo de estado sólido, especialmente diseñadas para proteger equipos de bombeo valiosos contra condiciones de operación irregulares como funcionamiento en seco, cavitación y atasco del impulsor. Si ocurre tal evento, el monitor activará una alarma y apagará automáticamente el sistema, evitando derrames de productos químicos o daños a equipos costosos. Los monitores de potencia LINEMAN utilizan el motor como sensor, observando cambios específicos en la corriente eléctrica que indican una condición peligrosa inminente. Al eliminar la necesidad de instalar mecanismos o sensores adicionales en el proceso, los monitores LINEMAN reducen los riesgos de contaminación y fugas causadas por fallos en el sistema. Además de detectar y prevenir daños en los equipos, estas unidades de control de última generación proporcionan una medición precisa del consumo de energía y/o la potencia del motor. Las unidades LINEMAN LM-5, LM-6 y LM-7 también se pueden integrar con aplicaciones de control de procesos para proporcionar información sobre cambios en las condiciones de funcionamiento, como la viscosidad del fluido o la presión del sistema, para un control automático y fiable del proceso. Todos los monitores de potencia LINEMAN son compactos y ligeros, y se pueden montar en rieles DIN estándar de 35 mm, según lo especificado por la norma DIN 46277.

Modelo LM-3

El monitor de potencia LINEMAN LM-3 es una unidad monofuncional diseñada para aplicaciones que requieren protección contra riesgos operativos específicos. Ideal para la protección de bombas centrífugas contra el funcionamiento en seco, el LM-3 es una solución de monitorización rentable para fabricantes de maquinaria y OEM. Para una monitorización de carga multifuncional más avanzada, consulte los modelos LM-5, LM-6 y LM-7.

• Su diseño ligero y compacto permite que se adapte fácilmente a casi cualquier armario eléctrico.
• Se monta sobre un riel DIN estándar de 35 mm (DIN 46277).
• Instalación y configuración sencillas en cuestión de minutos; no requiere la instalación de sensores. La alarma se activa con solo pulsar un botón.
• La pantalla digital proporciona una lectura clara en todo momento.
• Proporciona una sensibilidad constante en todo el rango de carga del motor de la bomba.
• El interruptor de disparo único se puede configurar para que active una alarma y detenga la bomba automáticamente en caso de sobrecarga o baja carga.
• Funciona con corriente alterna de 50 o 60 Hz.
• Homologación CE, cUL y UL (hasta 600 V).

ESPECIFICACIONES TÉCNICAS

• Clase de encapsulado/Montaje: IP20/Carril DIN de 35 mm 46277
• Consumo de energía/Fusibles: Máx. 3W/máx. 10A
• Voltaje: 1x100-240 y 3x100-600 3x600-690 V CA
• Frecuencia de 50 o 60 Hz
• Salida de relé 5A/240VAC resistiva, 1.5A/240VAC servicio piloto/AC12
• Entrada de corriente: Hasta 50 A con transformador CT010, CT025, CT050
• Entrada digital: Reinicio externo, Máx. 240 VCA o 48 VCC, Alto: >24 VCA/CC, Bajo: >VCA/CC
• Homologación: CE (hasta 690 VCA) y cUL (hasta 600 VCA)

Dimensiones (An x Al x Pr): 45 x 90 x 115 mm (1,77” x 3,54” x 4,53”) Peso: 0,3 kg (10,5 oz) Tensión de alimentación: 1 x 100-240 VCA (+/- 10%) 3 x 100-690 VCA (+/- 10%) Temperatura de funcionamiento: -20 °C a +50 °C (-4 °F a +122 °F)

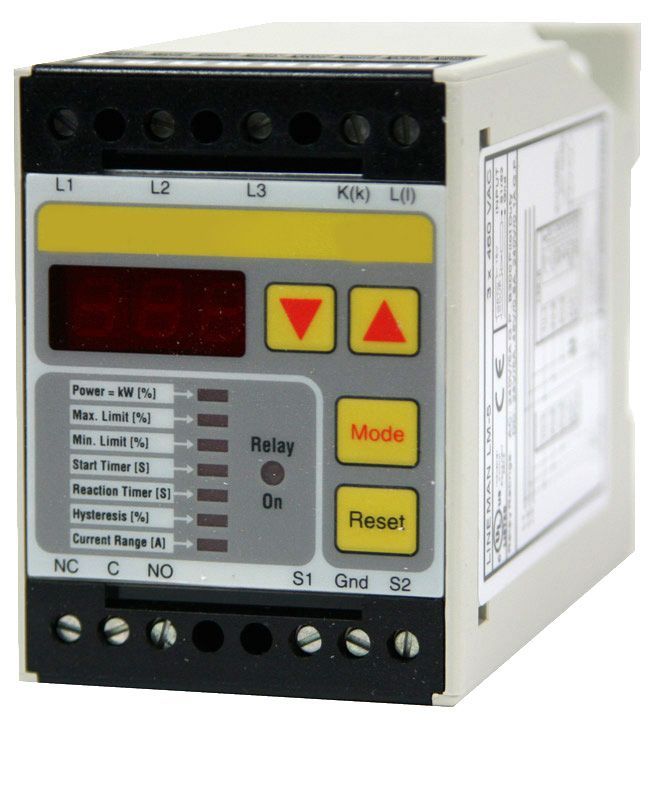

Modelo LM-5

El monitor de potencia LINEMAN LM-5 es una unidad programable y multifuncional, especialmente diseñada para procesos críticos que requieren especificaciones de rendimiento precisas. Sus múltiples ajustes de funciones de control y alarmas precríticas garantizan la protección de sus costosos equipos contra daños causados por condiciones de funcionamiento irregulares. Su diseño ligero y compacto permite instalarlo fácilmente en casi cualquier armario eléctrico.

• Se monta sobre un riel DIN estándar de 35 mm (DIN 46277).
• Instalación y configuración sencillas en cuestión de minutos; no requiere la instalación de sensores. La alarma se activa con solo pulsar un botón.
• Proporciona una sensibilidad constante en todo el rango de carga del motor de la bomba.
• La pantalla digital proporciona una lectura clara en todo momento.
• La potencia del eje del motor se muestra como un porcentaje de la potencia nominal en kW.
• La función de histéresis permite su integración en aplicaciones de control de procesos.
• Dos límites de potencia programables proporcionan supervisión y control de sobrecarga o subcarga.
• En caso de baja potencia, se activa una alarma y la bomba se detiene si funciona en seco, se produce una sobrepresión, cavitación por alta presión o si el flujo es bajo o está bloqueado.
• En caso de caudales inestables o excesivos, cavitación o atasco del impulsor, se activa una alarma que indica una condición de alta potencia y detiene la bomba.
• Las funciones de retardo Ts y Tr permiten ajustar la sensibilidad y eliminan las falsas alarmas.
• Se puede reiniciar de forma remota, bloquear alarmas y detectar picos de alarma.
• Funciona con corriente alterna de 50 o 60 Hz.
• Homologación CE, cUL y UL (hasta 600 V)

Dimensiones (Ancho x Alto x Profundidad): 56 x 110 x 75 mm (2,1" x 4,3" x 3") Peso: 0,5 kg (1 lb) Tensión de alimentación: 3 x 220 VCA (+/- 10%) 380 VCA (+/- 10%) 460 VCA (+/- 10%) 575 VCA (+/- 10%) Temperatura de funcionamiento: -15 °C a +50 °C (5 °F a +122 °F)

Modelo LM-6

El monitor de potencia LINEMAN LM-6 es una unidad multifuncional totalmente programable, especialmente diseñada para procesos críticos que requieren especificaciones de rendimiento precisas. Sus múltiples ajustes de funciones de control y alarmas precríticas garantizan la protección de sus costosos equipos contra daños causados por condiciones de funcionamiento irregulares. Su diseño ligero y compacto permite instalarlo fácilmente en casi cualquier armario eléctrico.

• Se monta sobre un riel DIN estándar de 35 mm (DIN 46277).
• Instalación y configuración sencillas en cuestión de minutos; no requiere la instalación de sensores. La alarma se activa con solo pulsar un botón.
• Proporciona una sensibilidad constante en todo el rango de carga del motor de la bomba.
• La pantalla digital proporciona una lectura clara en todo momento.
• La potencia del eje del motor se muestra como un porcentaje de la potencia nominal.
• La salida de señal analógica (4-20 mA) permite su integración en aplicaciones de monitorización.
• Los relés de alarma SPNC duales con polaridad programable permiten su integración en aplicaciones de control de procesos.
• La función de histéresis permite su integración en aplicaciones de control de procesos.
• Dos límites de potencia programables permiten la monitorización y el control de la sobrecarga y la baja carga.
• En caso de baja potencia, se activa una alarma y la bomba se detiene si funciona en seco, se produce una sobrepresión, cavitación por alta presión o si el flujo es bajo o está bloqueado.
• En caso de caudales inestables o excesivos, cavitación o atasco del impulsor, se activa una alarma que indica una condición de alta potencia y detiene la bomba.
• Las funciones de retardo Ts y Tr permiten ajustar la sensibilidad y eliminan las falsas alarmas.
• La alarma de error de fase advierte sobre desviaciones en la alimentación de CA.
• Funciona con corriente alterna de 50 o 60 Hz.
• Homologación CE, cUL y UL (hasta 600 V)

Dimensiones (ancho x alto x profundidad): 2,1" x 4,3" x 3" (56 x 110 x 75 mm)

Peso: 0,5 kg (1 lb) Tensión de alimentación: 3 x 220 V CA (+/- 10 %) 380 V CA (+/- 10 %) 460 V CA (+/- 10 %) 575 V CA (+/- 10 %) Temperatura de funcionamiento: 5 °F a +122 °F (-15 °C a +50 °C)
